모터담파는 모터를 이용하여 날개를 회전시켜 풍량을 조절합니다.
모터에서 전기 신호로 0도에서 90도,
혹은 90도에서 0도로 회전하면서 공기의 흐름을 조절하게 됩니다.
의뢰주신 도면에는 450 후렌지 타입 모터 담파군요.

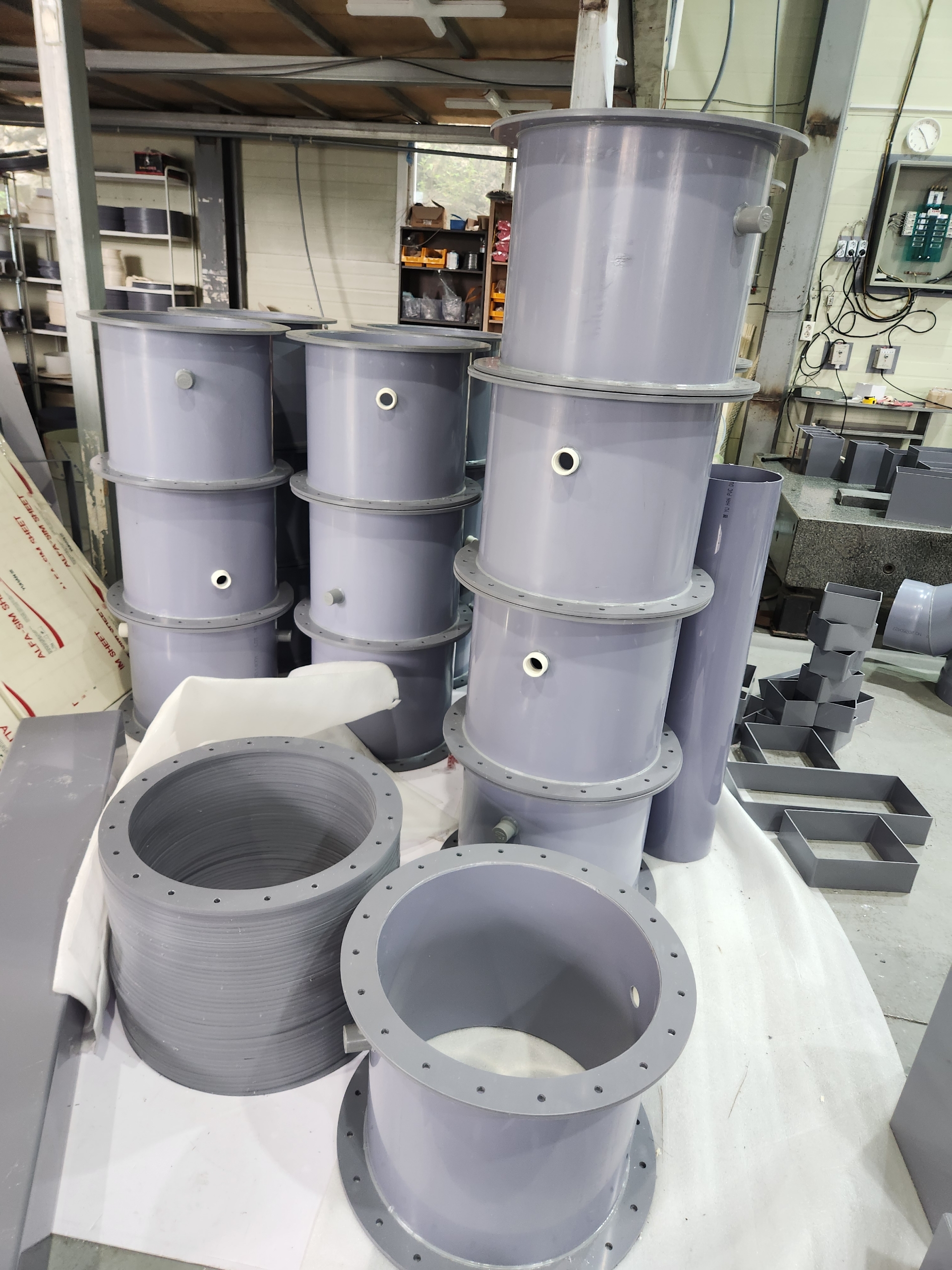

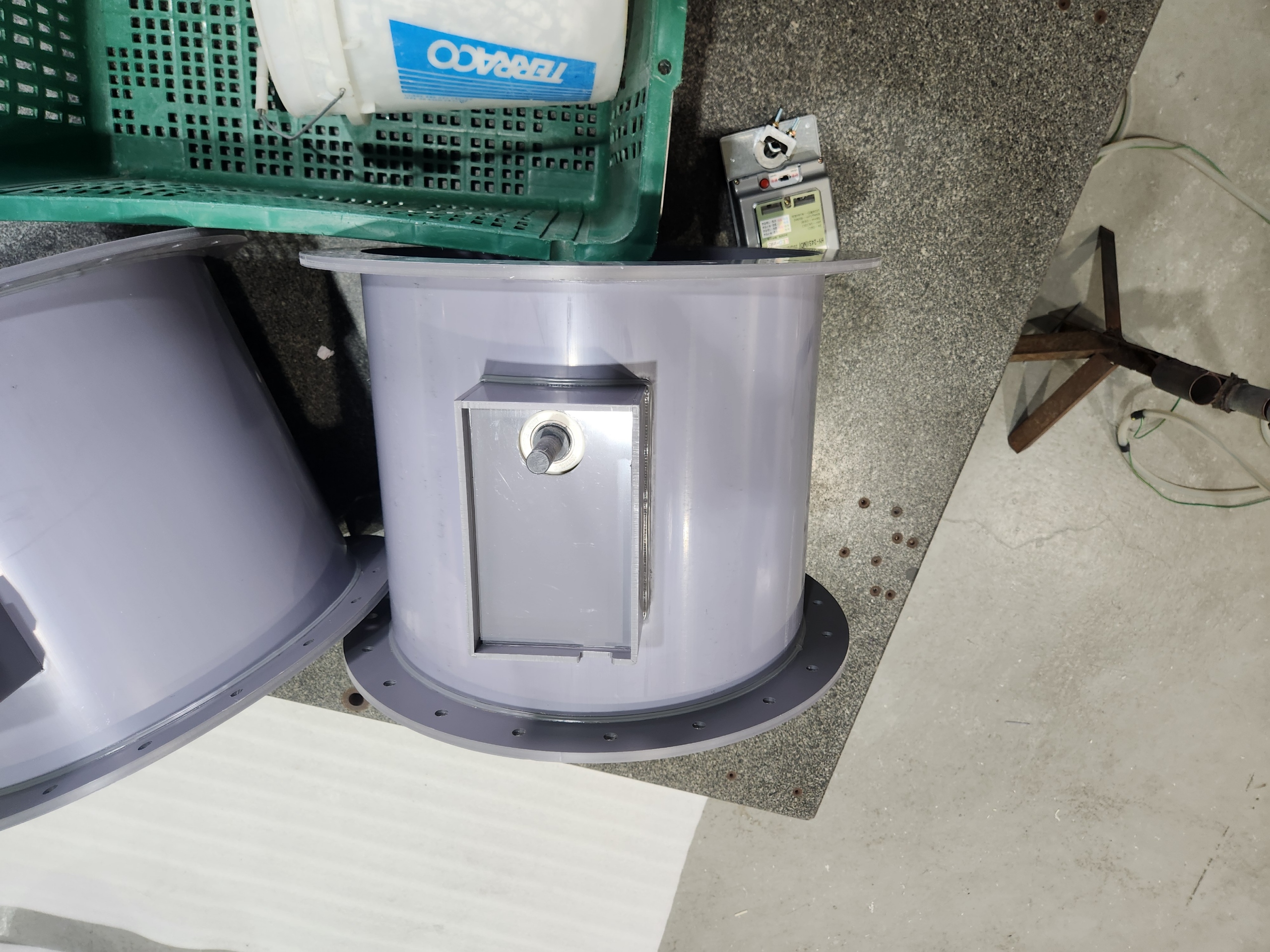

모터를 달기 전 몸체 구성은 모두 제작됐습니다.

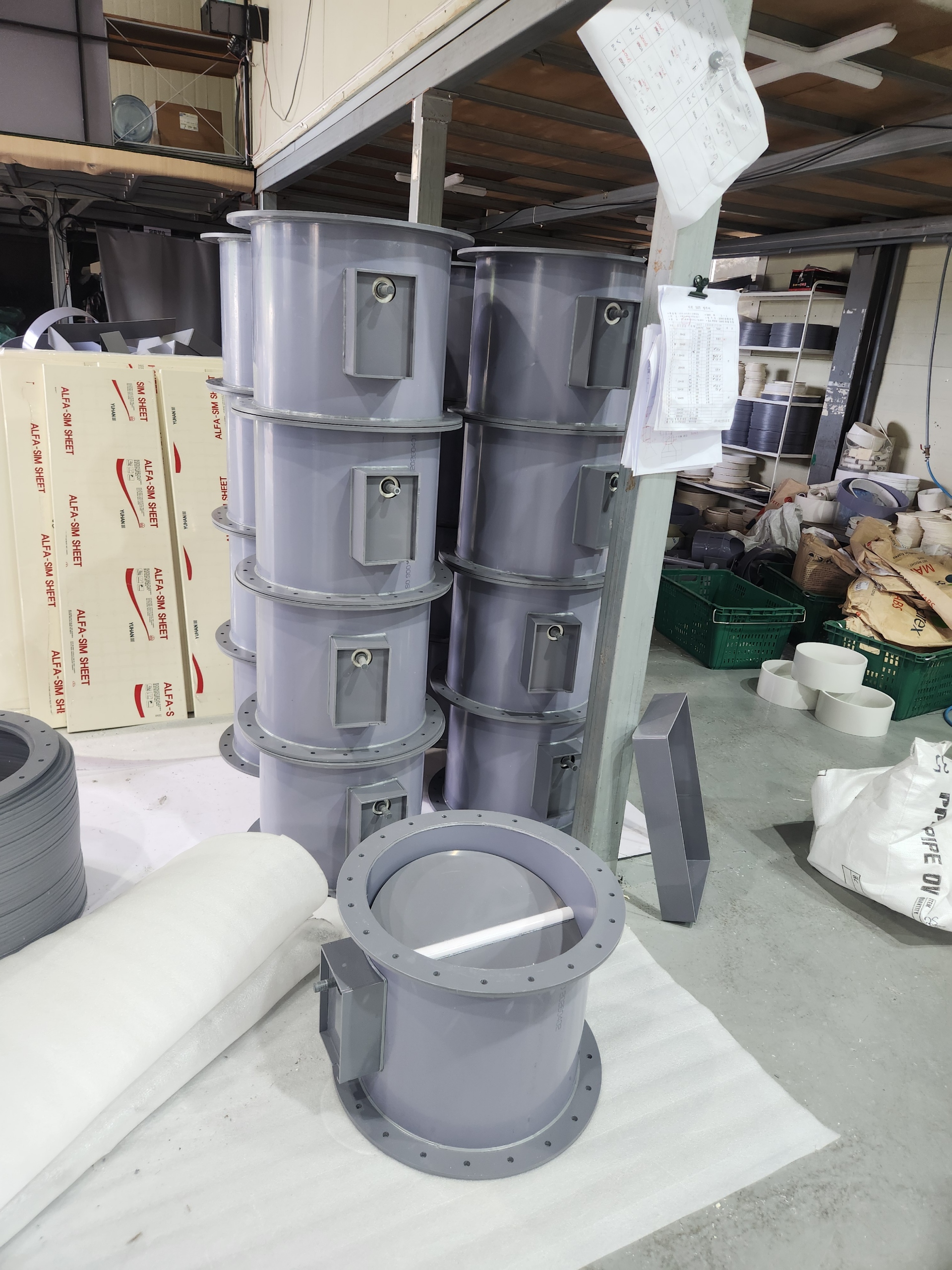

도면 그대로 구현된 모습인데요

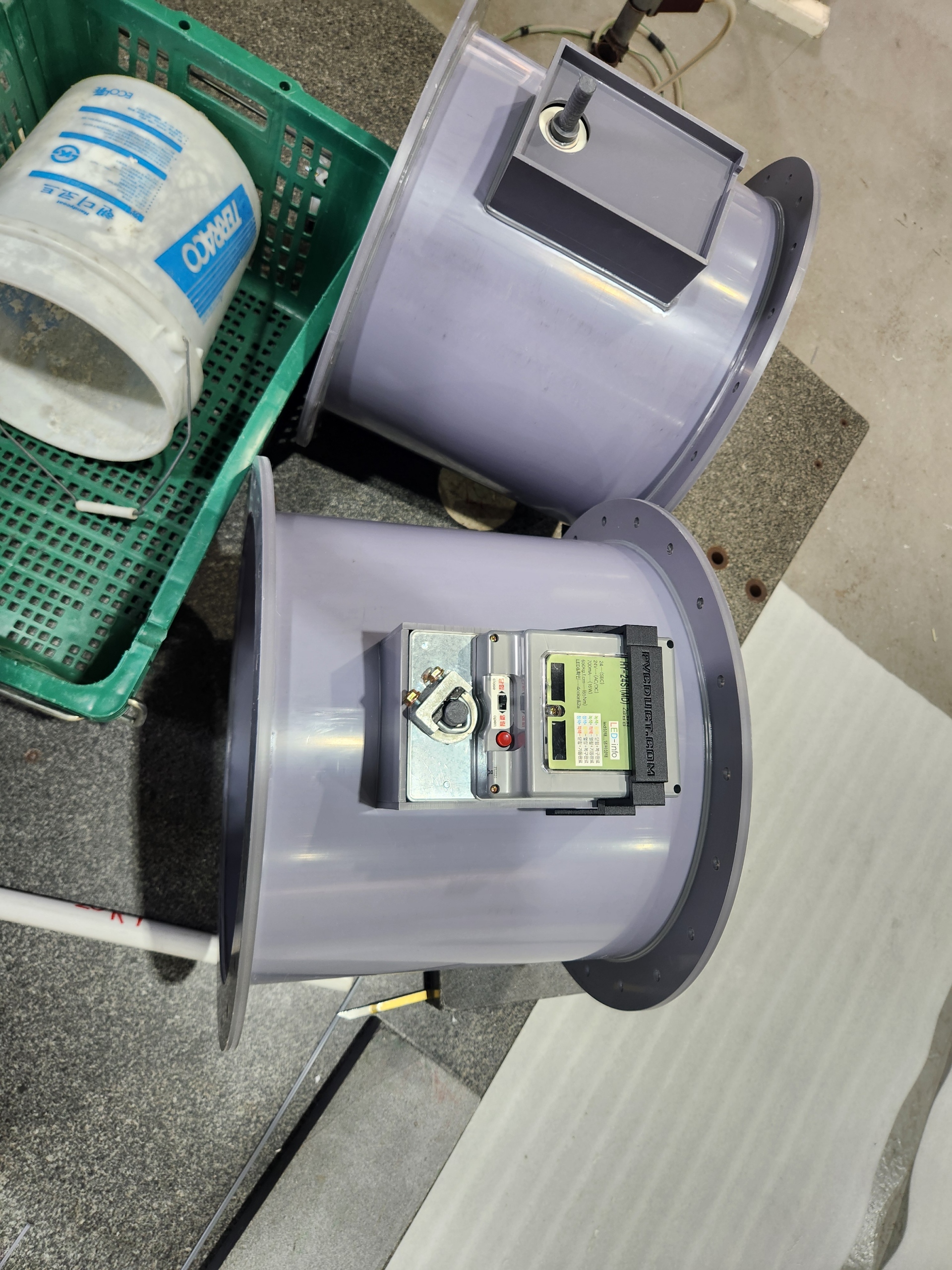

이제 모터를 달면 완료가 됩니다.
모터를 달면 중요한 것은 바로 '세팅값'인데요
MVD를 설치 시 날개의 기준 위치를 잡아야 합니다.
만약 날개가 10도 이상 돌아가 있는 상태에서 모터가 0도라고 세팅을 한다면
모터는 계속 0도 위치까지 회전하려고 해서 모터의 토크가 그대로
샤프트에 전달됩니다. 결국 용접 부위가 떨어져 나가게 되겠죠.
댐퍼 모터는 열림, 닫힘 피드백 신호가 나와야 하고 전원은 DC 24V로 해달라는 요청입니다.

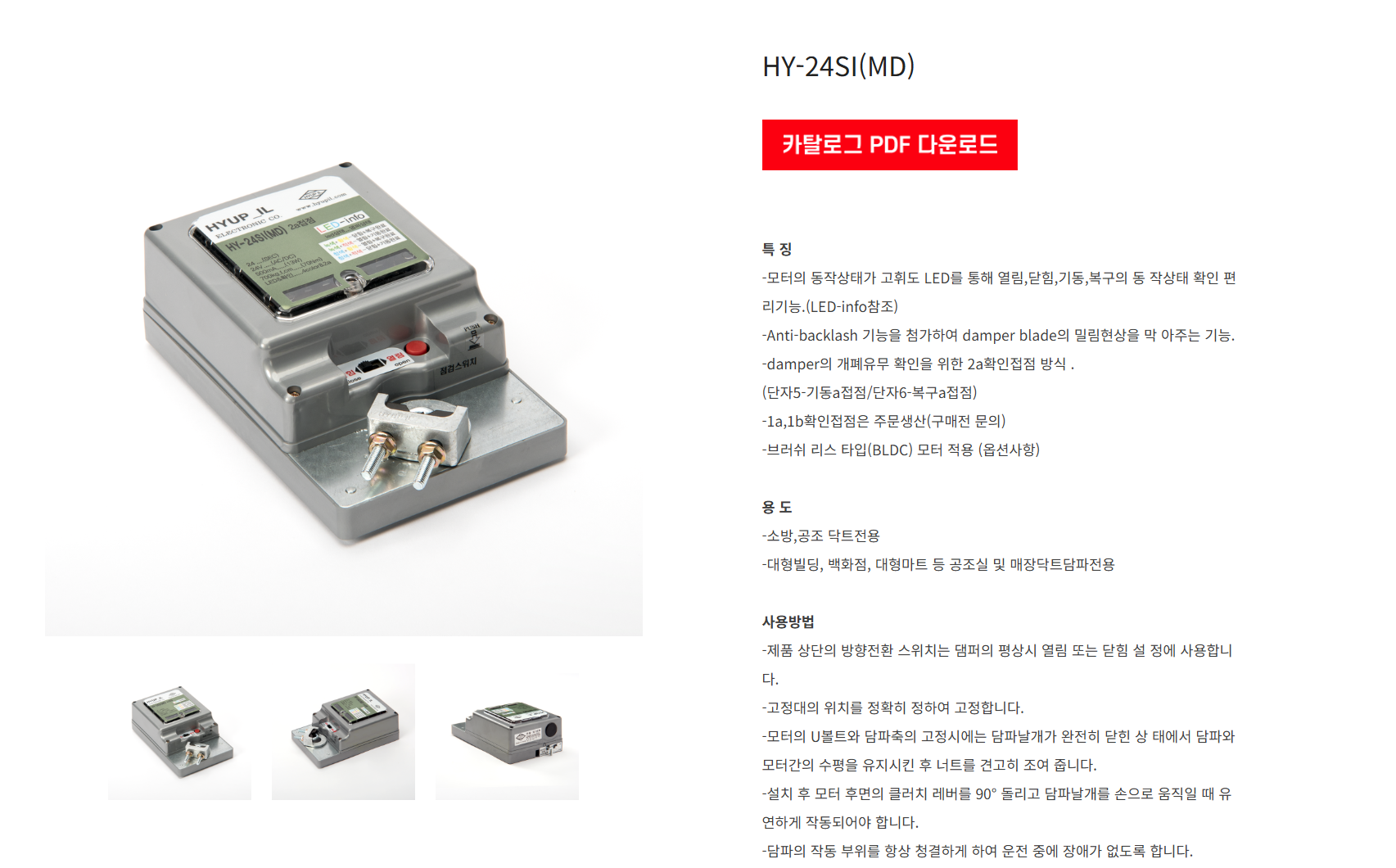

모터를 직접 선택해 주셨는데요 협일 모터 제품입니다.
"스토퍼"
날개의 회전 범위를 제한하기 위해 스토퍼를 다는데
회전 세팅에 문제가 발생할 경우 파손의 영향이 되므로
과감하게 스토퍼를 빼달라는 주문입니다.
안전 장치이지만 이례적으로 뺐습니다.
이유는 과거 셋팅값이 문제로 스토퍼에 의한 파손이 원인인 것으로 보입니다.
"날개의 방향을 알 수 있게 부탁드립니다"
PVC M.V.D 를 설치하게 되면 문제가 하나 있는데요
바로 날개의 방향을 육안으로 확인할 수 가 없는 부분입니다.
오류가 있어도 확인 할 수 없는 부분으로 이어져
이번 제작에서는 날개의 위치를 확인할 수 있는 부분을 만들어 달라는 주문도 있었습니다.
PVC M.V.D 모터담파 제작이 완료되어 고객님께 전달되었습니다.
PVC 모터담파, B.D.D 역류방지담파 등 PVC 담파와 관련된 문의는
동성피앤씨 이부장을 찾아주세요~
단 F.V.D 화이어 담파는 재질 요건으로 제작이 불가합니다.
감사합니다.
