고강성PVC이중벽관 규격

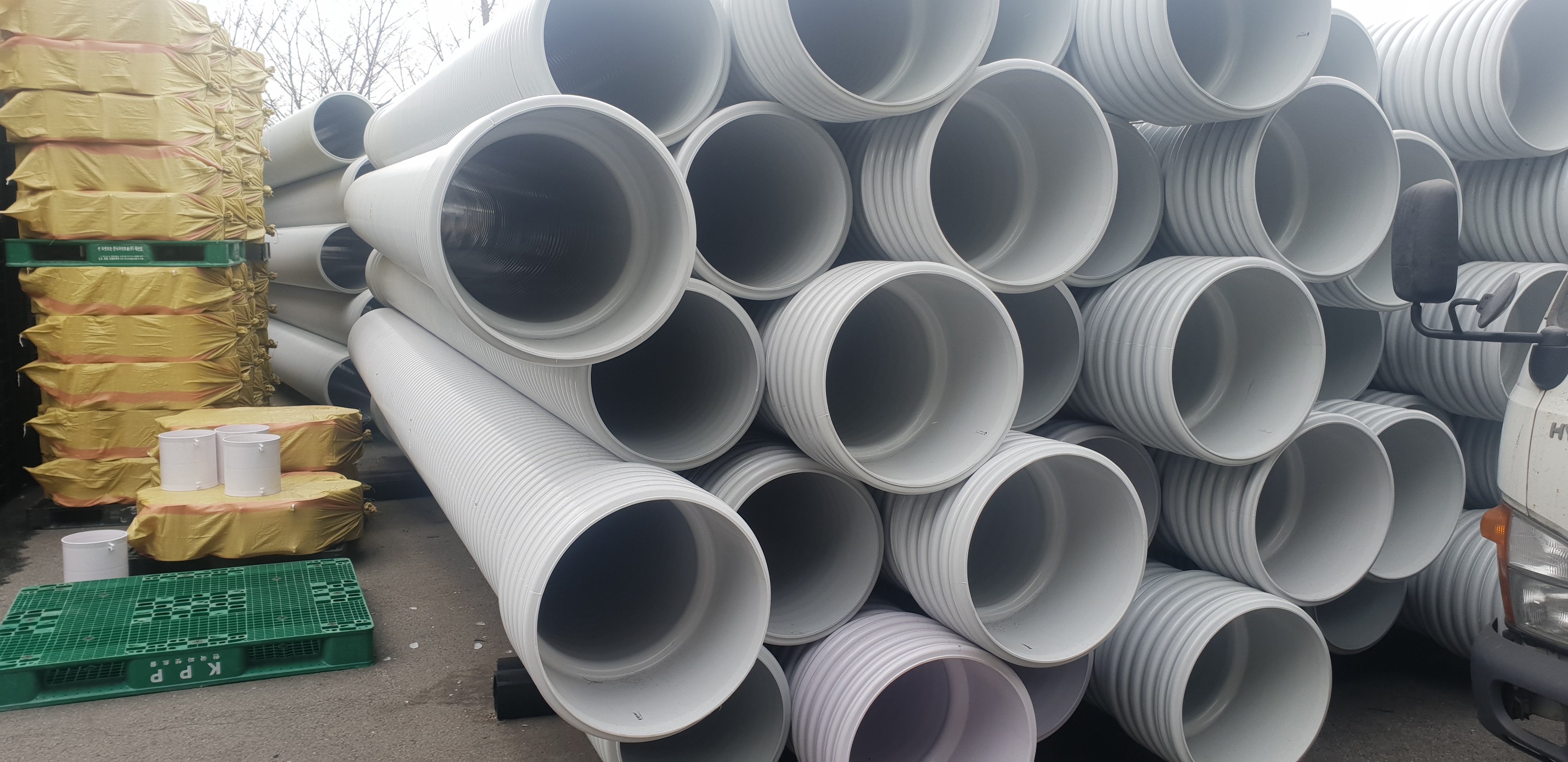

PVC DC ( Double Currugated) 관이라 고도 칭하는 고강성 PVC이중벽관(이하 PVC 이중벽관) 은 PE 이중벽관과 함께 가장 많이 사용되는 대표적인 하수관으로서 내면이 매끄러워 마찰계수가 적고 EPDM 고무링 접합방식으로 완전한 수밀성을 보장하며 시공이 간편하고 부식되지 않는 장점이 있습니다.
오늘은 PVC 이중벽관의 종류와 규격 그리고 시공방법을 알아봅니다. 우선 PVC 이중벽관에는 직관과 확관이 있습니다.

직관은 말 그대로 곧은 관을 말하는데요 소켓을 양쪽에 이어 나가게 되는 관입니다. 아래 규격 표를 보면 100m부터 생산이 되며 최대 관경은 600mm, 관 길이는 6M입니다. 관의 강성 ( 원강 성) 은 100mm 규격의 경우 16 [ kN/m2]입니다. (아래 확관 규격 참조)
원강성 : 안 지름의 3% 변형 시 관의길이당 하중을 관 안 지름의 변형길이로 나눈 값.

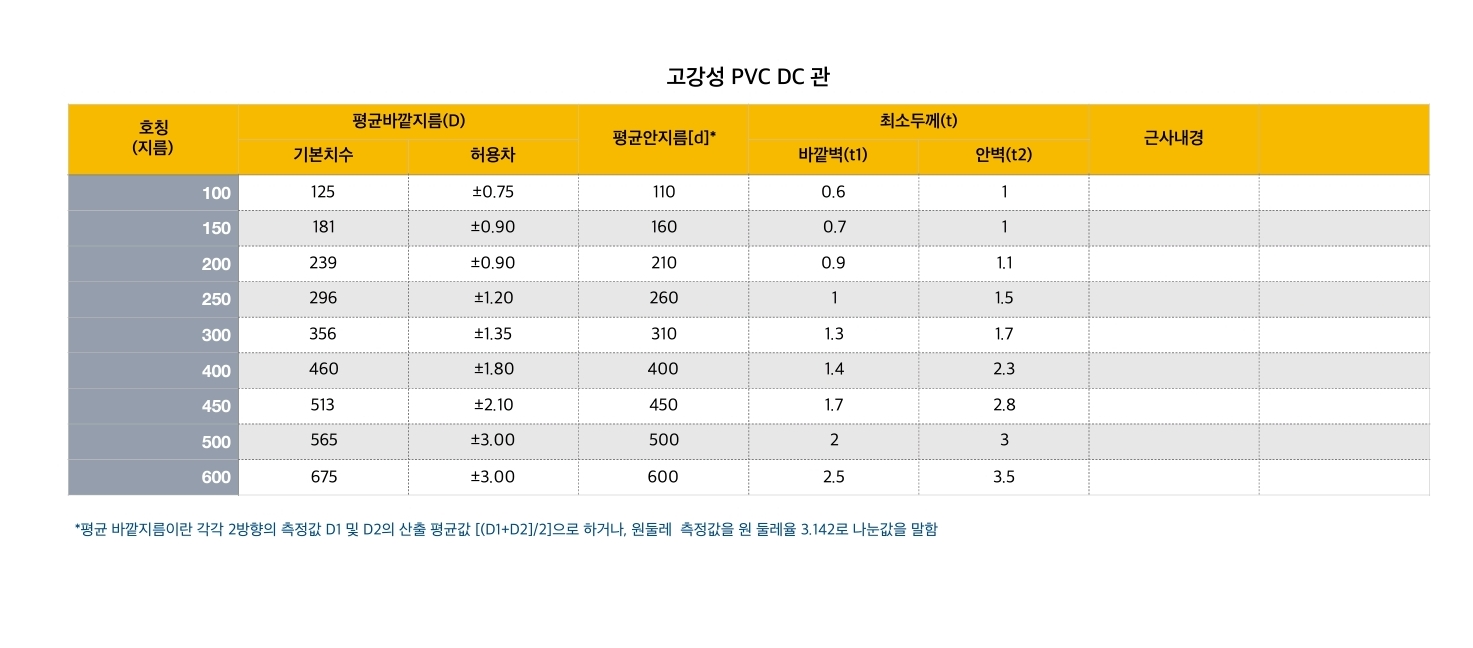

고강성 PVC 이중벽관 직관 규격

PVC 이중벽관 확관은 한쪽 모양이 편수칼라관 형태로 되어있어 긴 구간을 연결할 시에 시공의 편의성을 주며 소켓이 따로 필요 없어 경제적입니다.

고강성PVC 이중벽확관 규격

● PVC DC 관 시공방법

연결하고자하는 파이프 밑에 받침목을 댄다. 고무링은 두번째 골에 끼우고 소켓 내부면과 고무링에 윤활제를 바른다.

관로에 관과소켓을 일직선으로 안치시킨다. 소켓을 파이프 사이에 고정시킨다.

연결된 로프에 조임기구를 장착하고 파이프와 소켓이 완전히 밀착할 수 있도록 기구로 조인다. 조립된 파이프 밑에 받침목을 제거하고 바닥에 기초 모레를 고르게 포설한 후 매설한다.
